GEM Spurdetektor

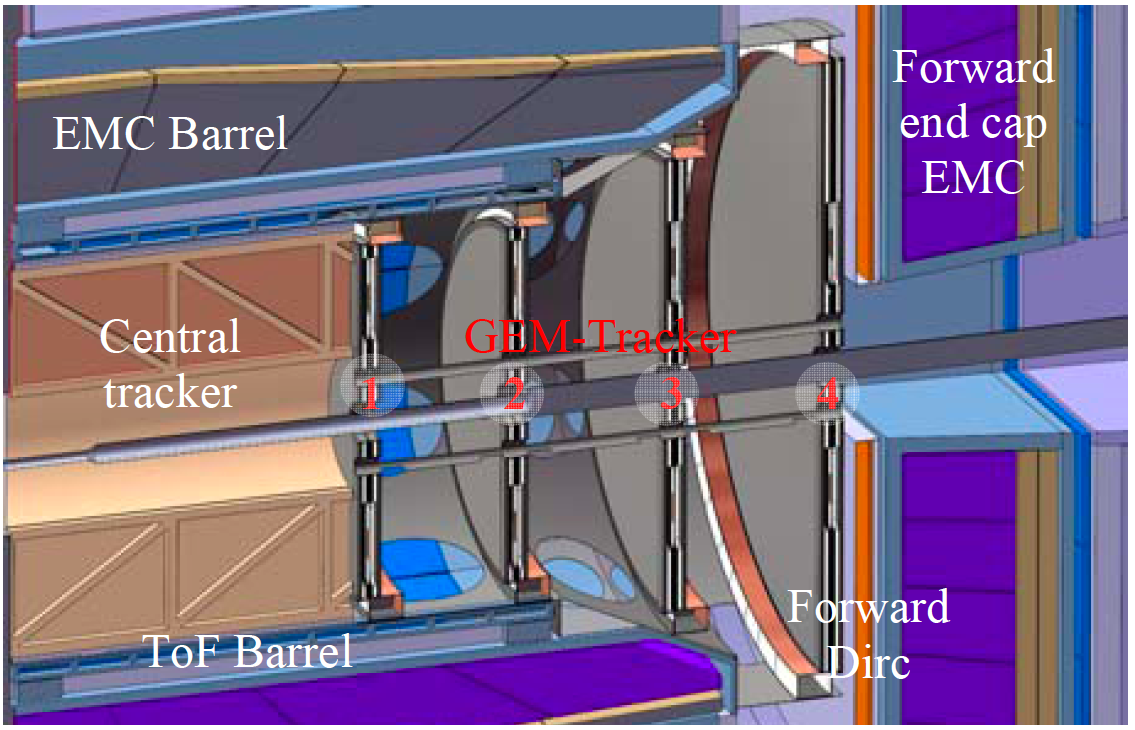

Mehrere Lagen großflächiger gashaltiger Elektronenvervielfacher (engl. Gaseous Elecron Multiplier - GEM) bilden den GEM-Spurdetektor. Welcher nach dem STT der erster Spurdetektor in Vorwärtsrichtung ist. Es werden drei oder vier kreisförmige GEM-Scheiben verwendet werden, die einen Winkelbereich von 3°-20° abdecken werden und sich in (81cm), 117cm, 153cm und 189cm Entfernung vom Target strahlabwärts befinden.

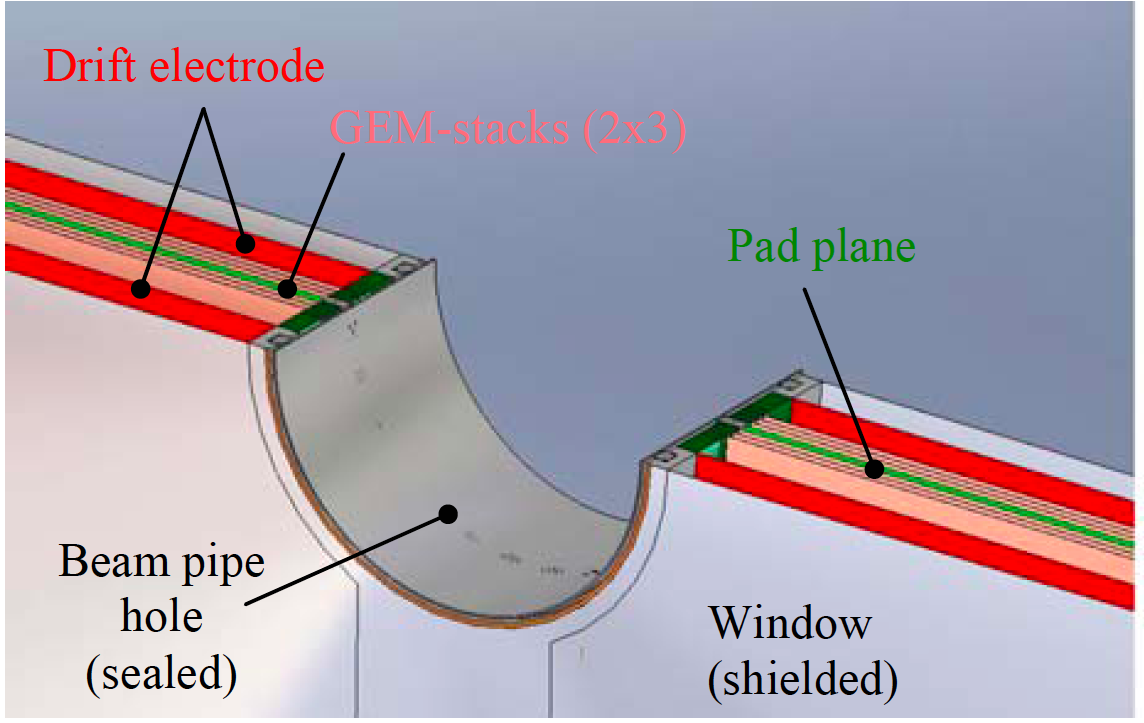

In der Mitte jeder GEM-Scheibe befindet sich eine doppelseitiges Auslesefeld, welches eine Bestimmung der Spurpositionen in vier Projektionen ermöglicht. Auf der Vorder- und Rückseite des Auslesefelds werden drei GEM-Folien zwecks Elektronenvervielfachung gestapelt. Das Volumen einer solchen Scheibe wird druch eine Kathodenfläche und einer Fenter-Folie pro Seite abgeschlossen. Am Rand der Scheibe befinden sich ringförmig angeordnet Elektronik, Kühlung, Halterung, Spannungsversorgung und Schirmung. Um ausreichende Stabilität zu erreichen und auch die innersten Kanäle auslesen zu können wird eine vertikale Stange verwendet.

Die große Anzahl an Projektionen pro GEM-Scheibe ermöglicht die eindeutige Bestimmung der Spurpositionen mit einer Auflösung von 100 μm.

Positionsnummer 1 2 3 4
Gewicht [kg] 20 20 30 40
Abstand zum Target [mm] 810 1170 1530 1890
Äußerer Durchmesser [mm] 900 900 1120  1480
